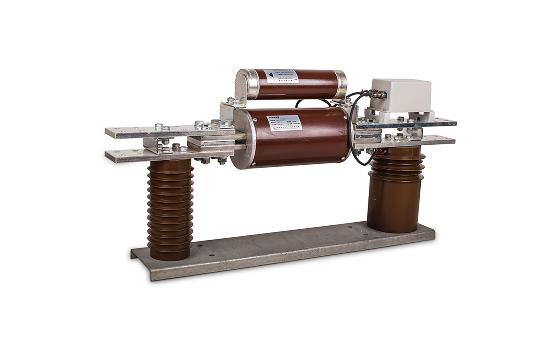

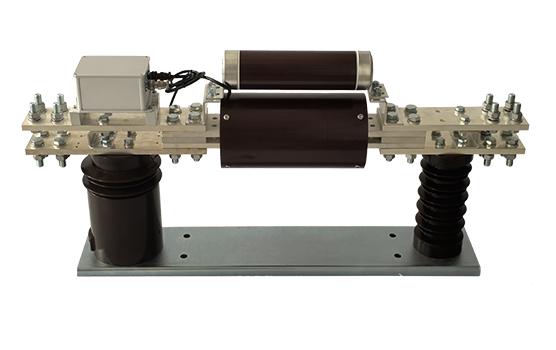

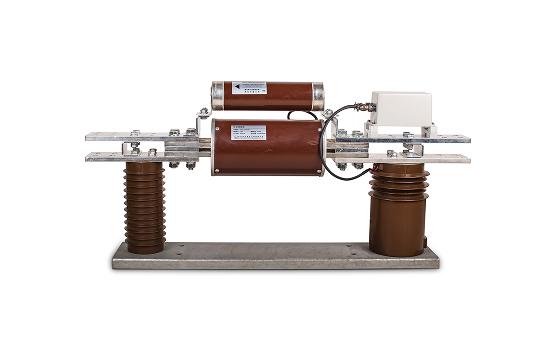

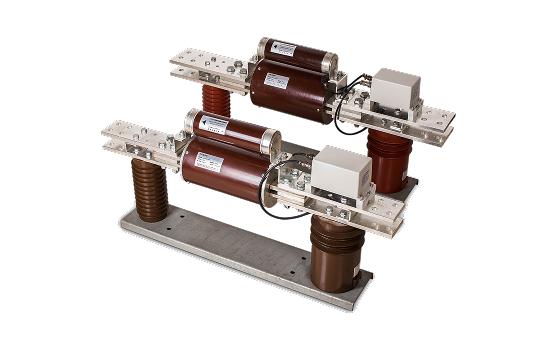

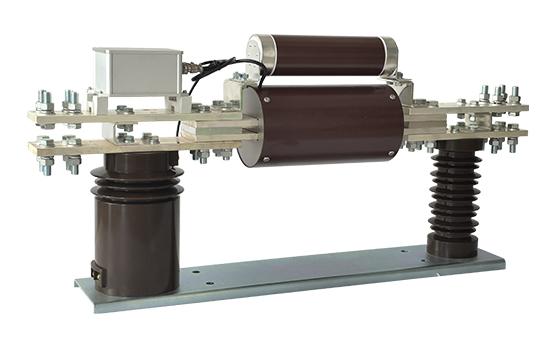

10kV短路电流限制器
DDX1短路电流限制器(简称：限流器)是一种具有短路电流开断能力的高速开关，能够在短路故障发生后10ms内、在短路电流瞬时值还未上升到预期峰值之前将其完全开断，它将快速切割技术、高压限流技术、电子测控技术及高电压绝缘技术结合在一起，实现了发电、配电、用电系统短路电流的快速限流开断，使发电机、变压器等电力主设备避免遭受灾难性短路电流的冲击。同时，还可以改进配电系统的运行方式，达到节能降耗、改善电能质量、提高供电可靠性的效果。
DDX1-12产品额定电气参数：
| 序号 | 参数名称 | 单位 | 技术参数 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | |
| 2 | 额定电流 | A | 630-6300 | |
| 3 | 额定预期短路开断电流 | kA | 50-200 | |
| 4 | 限流系数=截止电流/预期短路电流峰值 | % | 15~50 | |
| 5 | 绝缘水平 | 工频耐压 | kV/1min | 42 |
| 雷电冲击耐压 | kV | 75 | ||
产品特点及优势：
◆ 短路开断能力强（大容量）：额定开断短路电流50kA～200kA
◆ 开断速度快（高速）：全开断时间小于10ms
◆ 开断过程具有明显的限流特性（限流）
◆ 动作判据采用电流瞬时值和电流变化率瞬时值
◆ 电流传感器与快速隔离器集成在一起，结构简化
◆ 电子控制器通过高温及强干扰试验，三相独立工作，保证产品整体的可靠性
产品用途：

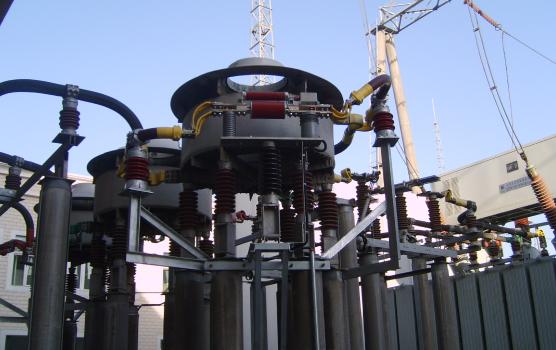

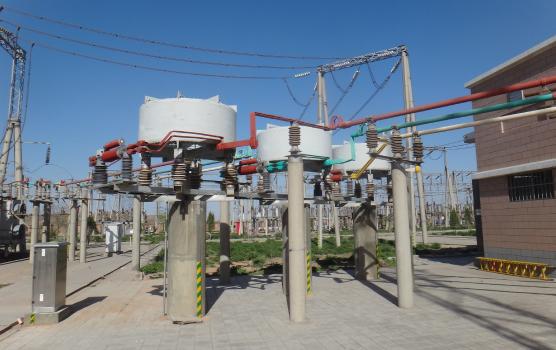

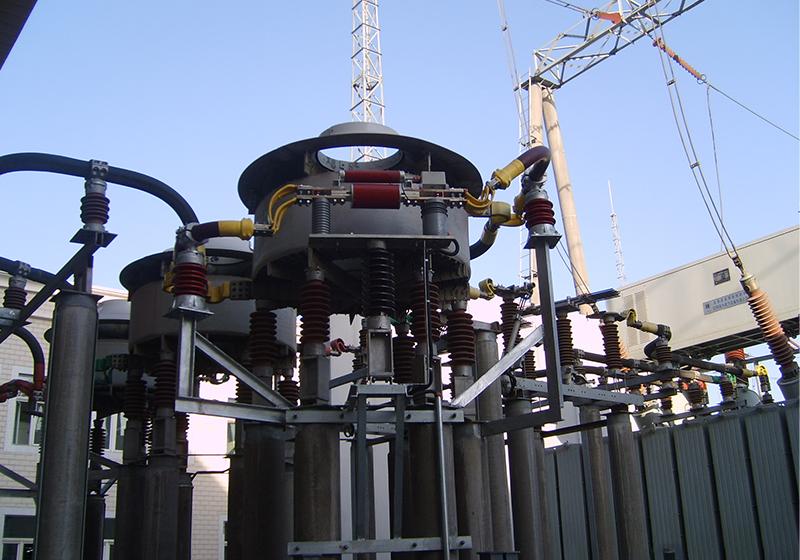

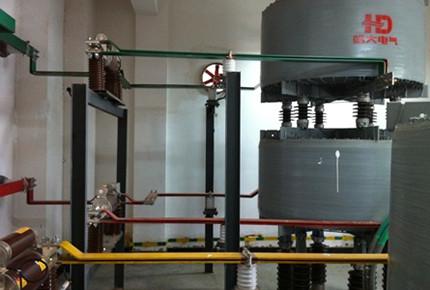

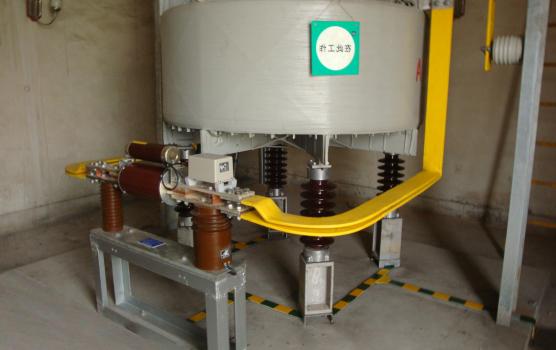

◆ 旁路限流电抗器（节能降耗、消除电抗器无功、提高供电质量）
◆ 大容量配电系统分段母线并列运行（优化负荷分配，降低网络阻抗）
◆ 发电机出口或变压器低压侧的短路保护
◆ 发电厂分支母线和厂高变的短路保护
