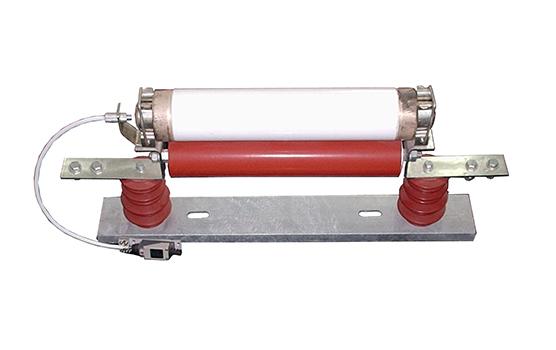

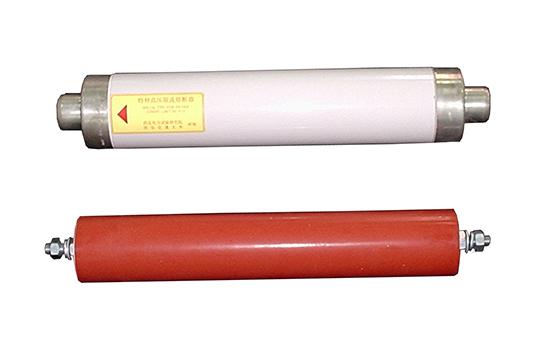

DGK大容量高速限流开断器
（1）DGK主要应用于小电流系统，额定电流＜630A，额定开断电流≤200kA。
（2）DGK可在10ms内完成限流并开断短路电流，使实际出现在故障回路中的电流仅为预期短路电流的(15~50)%。

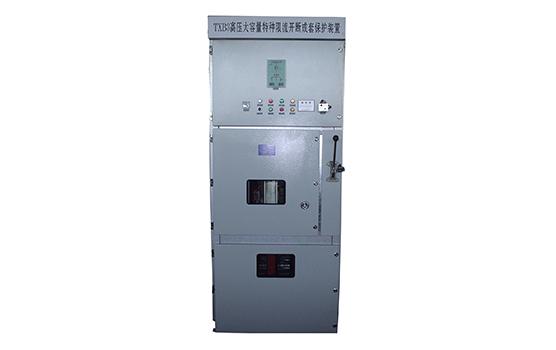

（3）TXB3=DGK+不同配置的开关柜体，TXB3是由DGK和真空断路器、负荷开关或隔离开关等通用开关设备串联组柜而成。对于正常的投切操作及负载电流或过载电流的操作，则通过TXB3装置内的开关设备（负荷开关或断路器）来完成。
（4）本产品不仅实现了低成本开断短路电流，而且无需提高分支电路上相关电器设备的动、热稳定参数，从而达到了合理设计电路、降低工程设备投资的目的。
主要技术参数：
| 序号 | 参数名称 | 单位 | 技术参数 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 3.6~24 | |
| 2 | 额定电流 | A | 6.3~500 | |
| 3 | 额定预期短路开断电流 | kA | 20-120 | |
| 4 | 限流系数=截止电流/预期短路电流峰值 | % | 15~50 | |
| 5 | 绝缘水平 | 工频耐压 | kV/1min | 42/48 |
| 雷电冲击耐压 | kV | 75/85kV | ||
产品特点及优势：
开断速度快（高速）,整个开断时间小于10ms
开断过程具有明显的限流特性（限流）
主要应用于小额定电流系统
按工程需要组配非标柜型，有多种配置方案
减小变电站大量更换开关等主设备的成本
产品用途：
水电厂厂用电分支母线的快速短路保护，限制并快速开断高幅值短路电流，避免采用昂贵的发电机断路器，提高技术经济性
大型同步电动机出口
用于易发生短路故障的馈线的快速开断和故障点快速隔离
