ARCEYE-100系列电弧光传感器

ARCEYE-100系列电弧光传感器分为可见光传感器及紫外光传感器，均为无源传感器。其中紫外光传感器可聚焦电弧光中的紫外光成分，有效剔除非弧光性可见光的干扰，提高弧光响应的准确性和可靠性。


1.主要特点

1.1 ARCEYE-100A及ARCEYE-100B无源弧光传感器

▲ 180°×360°的半球空间中转换输出偏差＜30%

▲ 最大感光角度可达240°×360°

▲ 传感器具有光谱转换功能，输出可见光（橙光：600nm±10nm）

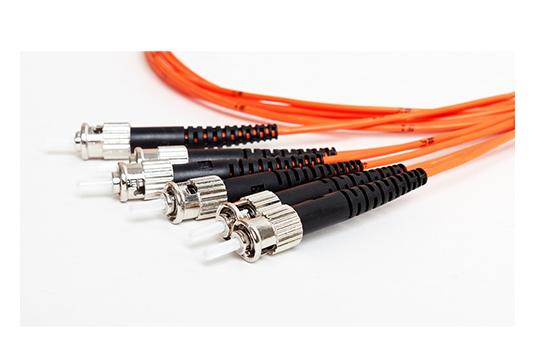

▲ 无源传感，体积小巧，标准ST光纤接口

1.2 ARCEYE-100C双敏感源光电集成转换器

▲ 暗电流小，低照度响应，灵敏度高，宽照度范围，电流-照度曲线线性变化

▲ 内置双敏感元，自动衰减近红外，光谱响应接近人眼函数曲线

▲ 内置微信号CMOS放大器、高精度电压源和修正电路，输出电流大，工作电压范围宽，温度稳定好

▲ 符合欧盟RoHS指令,无铅、无镉

2.  主要技术参数

2.1 传感器（ARCEYE-100A/B）

传感器视角

>180°

备  注

传感器光学直径

9.2mm


传感器总长度

33mm


感光特性

ARCEYE-100A：可见光全覆盖


ARCEYE-100B：250nm~420nm紫外光


安装孔直径

9.5mm


2.2 双敏感源光电集成转换器（ARCEYE-100C）

供电电压

2.4~12VDC

备  注

功率损耗

100~150mW


焊接温度

260℃


典型入射波长

520nm


典型静态电流

30nA

Vcc=5V时

典型响应时间

2μs
