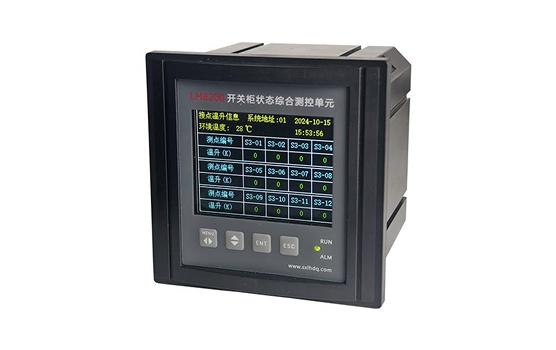

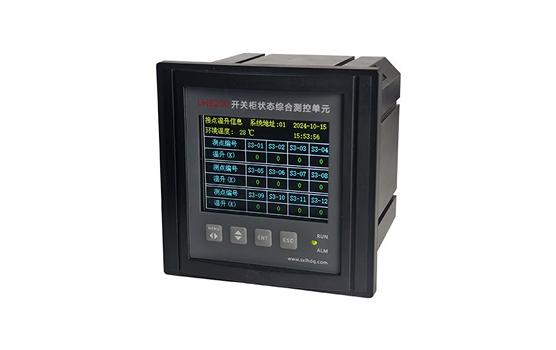

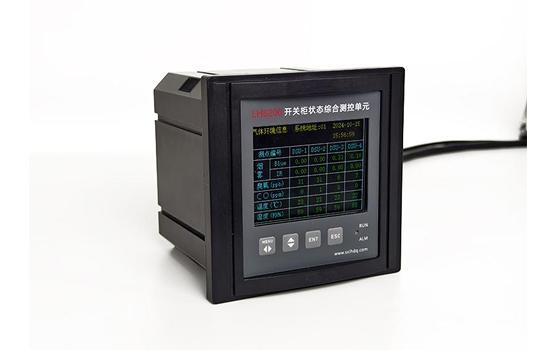

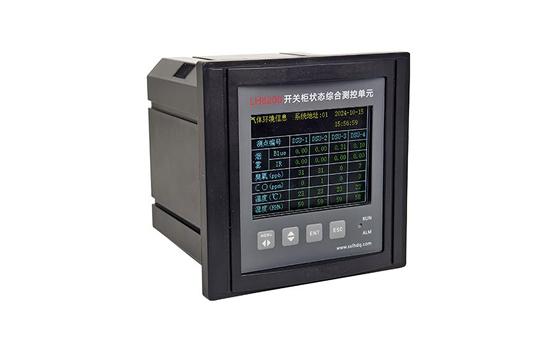

LH6200开关柜状态综合测控单元是一种高度优化的人机界面和数据管理平台，可连接高压接点温升监测、局部放电监测、电力环境气体监测及预警等各种状态监测的基层传感器，并具备开关量I/O接口，可对各类监测数据进行统一管理和上传，实现高压开关柜的综合状态监测、诊断、预警和控制，为用户进行状态评估、状态检修以及状态治理提供技术保障。

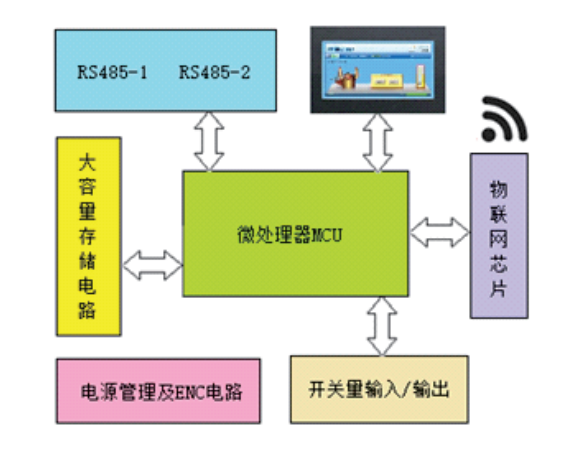

原理框图：
主要技术参数：
| 序号 | 项目名称 | 技术参数 |
|---|---|---|
| 1 | 工作电源 | AC85V~264V，DC100V~370V，15W |
2 | 应用环境 | 海拔高度:3000m及以下 环境温度:-20℃~+55℃℃(户内) 相对湿度:5%~95% 抗震能力:水平加速度0.30g，垂直加速度0.15g 电磁兼容:EMCIV级 |
3 | 壳体材料 | 阻燃ABS，黑色 |
4 | 与传感器通讯接口 | RS485，符合Modbus规约 物联网无线通讯芯片，视距内通讯距离1500m |
5 | 与用户后台通讯接口 | RS485，符合Modbus规约 |
6 | 外形尺寸 | 120mmx120mmx105mm |
7 | 安装方式 | 面板嵌入式开孔安装，开孔尺寸:113mmx113mm |
8 | 工作及报警指示 | 运行:LED绿色闪烁;报警:LED红绿双色闪烁 |
9 | 开关量输入 | 2路 |
10 | 开关量输出 | 3 路常开/常闭，干接点输出，接点容量250V/5A |
11 | DC电源输出 | 1组，24VDC输出，功率6W |
12 | 电磁兼容性 | 符合GB/T 17626，4级水平 |
13 | 无源无线测温模块 | 标配:可连接12个，其它可定制 |
14 | 电力环境气体监测模块 | 标配:可连接4个，其它可定制 |
15 | 开关柜局放检测模块 | 标配:可连接1个，其它可定制 |
16 | 其他传感器连接 | 非标配置，可定制 |
17 | 事件记录 | 100条 |
18 | 历史数据存储 | 大于15天 |
特性概览：
适用于高压开关柜运行状态的综合监测，一般采取单机单柜配置，即一个测控单元管理一面高压开关柜。
是一种高度优化的人机界面和数据管理平台，结构紧凑，外形美观，功能强大，适合于开关柜二次仪表室面板安装。
可与具有符合MODBUS协议RS485接口的基层智能状态监测传感器连接;还可与特性匹配的高压接点温度监测传感器实现无线连接，视距内通讯距离可达1500m。
标准配置:可连接12只高压接点温度监测传感器，4只电力环境气体监测及预警传感器，1只开关柜局放监测传感器。
非标配置:支持非标定制。
配置3.5寸彩色LCD显示模块，人机界面友好，表格化显示、菜单式设定及操作。
可输出24VDC/6W电源，便于基层传感器使用。
具有3组开关量输出接点和2组开关量输入接点。
与用户后台通讯:RS485接口，符合MODBUS协议。
