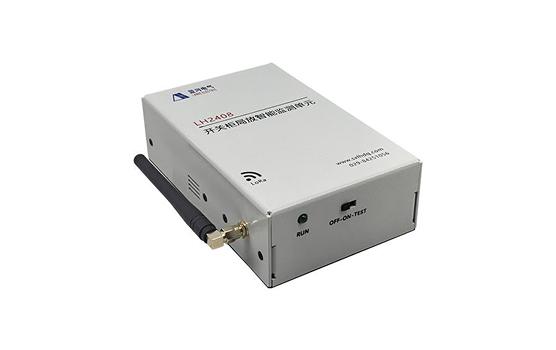

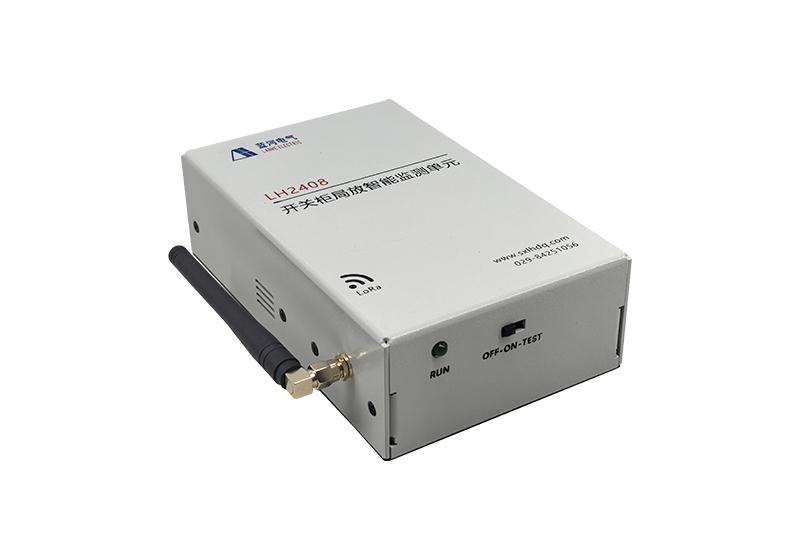

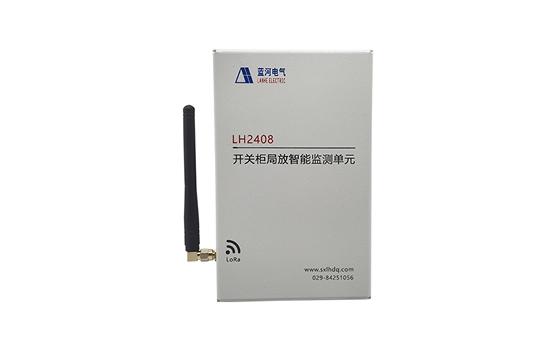

LH2408开关柜局放智能监测单元适用于40.5kV及以下电压等级的气体绝缘开关柜,可实时监测放电峰值、放电均值、放电相位、放电脉冲数、放电周期数等基本局部放电参数，并评估放电的危险等级。进一步将数据通过RS485接口传送至后台服务器或其它数据接收终端，还可进行谱图分析,形成数据报表,提供有关参数的统计量，存储测试谱图、放电趋势，从而及时发现开关柜内部的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为开关柜状态检修工作提供依据。
LH2408主要技术参数：
| 参数名称 | 技术指标 | |
|---|---|---|
| 1 | 检测频带 | 超声：20k~100kHz/外差38..4kHz 地电波：3M~100MHz |
2 | 采样速率 | ≥100MS/s |
3 | 测量范围 | 超声：0~70dBuV 地电波：0~60dBmV |
4 | 分辨率及误差 | 分辨率：1dB 误差：±1dB |
5 | 线性度 | 优于10% |
6 | 供电电源 | 高能耐温电池 |
7 | 工作方式 | 1s/24h |
8 | 工作温度 | 工业级：-40~85℃ |
9 | 通讯方式 | LoRa/GFSK |
10 | 通信参数 | 无线频段：470MHz-510MHz 最大发射功率：17dBm 发射/接受/休眠电流：75/mA/20mA/2uA |
11 | 外形尺寸 | 长*宽*高：160mm*80mm*30mm |
12 | 安装方式 | 磁吸表贴式 |
温湿度传感器 | ||
13 | 温度测量范围及误差 | 范围：-40℃~70℃ 误差：±0.3℃ |
14 | 湿度测量范围及误差 | 范围：0~100%RH 误差：±3%RH |
特性：
采用耐温高能电池供电，低功耗设计，每24小时给设备做一次“抽样体检”，持续工作时间不低于6年，极大简化了现场的安装工作。
内置超声波传感器(AA或AE)、地电波传感器(TEV)同时监测高压开关柜局放信号。
内置温湿度传感器，监测配电室或开关柜内空气环境状况。
磁吸式表贴安装，结构紧凑，安装便捷，可以用于对重点站、重点设备、异常设备进行长期监测。
采用12Bit分辨率A/D转换及高性能FPGA处理器，实现100M可连续采样50个工频周期以上的数据。
带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。
具有很高的灵敏度，可检测10pC以上的局放信号。
可给出放电峰值、放电均值、放电噪声、放电相位、放电脉冲数、放电周期数、三级报警标识等局放信息。
